产品中心 产品中心

脉冲型数控系统

车床数控系统

脉冲型数控系统是佛山微控工业自动化科技有限公司最新开发的经济型数控系统,两轴到四轴数控系统,16位输入16位输出,数控系统价格便宜。可以直接替换新代数控系统。

功    能描  述规 格 指 标
控制轴控制轴数4轴,3轴,2轴(由用户订购时指定)

联动轴数3轴,2轴
输入指令最小设定单位X:0.001mm     Z:0.001mm  A:0.001mm

最小移动单位0.001mm

最大指令值±99999.999mm
进给最大移动速度60000mm/min

螺纹导程0.0001mm~500.000mm

自动加减速直线,前加减速

进给速度倍率0~150%

快速速度倍率Fo~100%,Fo由参数设定
手动手动连续进给X,Y,Z,A;手动进给速度按键设定

返回机床零点三种回零:方式B(Z脉冲中断方式),方式C(回零定位开关),方式A(浮动零点)

返回程序零点快速回加工起始点

单步增量进给进给当量0.001mm,0.01mm,0.1mm,1mm

手轮进给倍率:x1,x10,x100;轴选:X,Z,Y;按键或外部输入口选控倍率和轴选
插补定位,插补功能直线、圆弧、螺纹循环、攻丝循环、钻孔循环、外圆、端面复合循环等功能
倍率:x1,x10,x100;轴选:X,Z,Y;按键或外部输入口选控倍率和轴选

存储及编辑程序存储容量大容量,2M字节

存储程序个数480个
程序编辑程序编辑插入,修改,删除,复制

参数存储参数恢复,备份,恢复出厂值,参数U盘导入导出
显示液晶显示8.4英寸,TFT真彩显示

位置,程序,刀补,报警,诊断,参数,设置,U盘显示内容丰富,直观
U盘功能程序导入导出
参数导入导出

系统U盘升级
M,S,T机能输入口32路开关量(NPN),光电隔离输入

输出口32路开关量(NPN)

主轴功能变频器模拟量控制或S1~S4档位控制;主轴模拟量输出倍率可调0~150%;

刀具功能刀位号:T01~T08,刀补号:01~16;电动刀架,排刀刀架或专用刀架;运行中修整刀补值;程序控制动态刀补补偿。

辅助T功能有,特定T代码执行特定子程序

辅助M功能有,特定M代码执行特定子程序
MDI方式快捷MDI方式在位置界面(绝对坐标或相对坐标)下直接输入要执行的程序段,推荐用户使用此模式。

传统MDI输入方式进入MDI输入界面,按字段输入
补偿机能补偿功能刀具补偿、反向间隙补偿、丝杠螺距误差补偿
固定循环功能G90外圆,内圆车削循环(圆柱面,圆锥面)

G94端面车削循环(平面,锥面)

G75切槽或割断循环

G75切槽或割断循环

G74端面钻孔循环

G73封闭切削循环

G72端面粗车循环

G71外圆/内圆粗车循环

G70精加工循环

G77端面深孔加工循环
螺纹功能G92螺纹循环(直、锥螺纹,公、英制,单头、多头螺纹、任意螺纹切入角)

G79/G78/G69双轴插补攻丝

G76螺纹复合循环

G32单刀螺纹功能

G33刚性攻丝循环

G34变螺距螺纹功能

G35端面螺纹功能
倒角功能G01   I/K/R45度角或圆弧角
信号跳转机能G31进给运行中遇信号跳转
段平滑过渡G61,G64程序段自动速度过渡功能,过渡曲线自动动态调整
无限、有限循环功能M92程序或部分程序段进行无限次循环加工或有限次循环加工
程序条件跳转机能M91根据外部条件信号,跳转到程序的不同指令流程执行。
扩展输出口控制M20,M21,M22扩展输出口电平输出方式或脉冲输出方式控制
外部条件等待机能M01等待外部有效信号输入,超时报警
输出自动重复控制功能M35适用于自动上下料的功能,检测上料状态,重复连续上料
旋转轴控制M26,M27,M28进行旋转速度和方向设定,用于旋转停止后快速定位分度
其他功能卡盘功能内卡、外卡,脚踏开关输入和按键操作

润滑功能持续润滑、间歇润滑

计时功能开机加工计时

计件功能单次开机计件和累计加工计件

三位开关功能

运行、暂停、报警状态指示灯功能

外部开关信号启动、暂停程序运行
诊断显示输入口状态

输出口状态显示和控制有,在诊断界面中可对输出口进行开关控制

轴移动脉冲数

主轴编码器线数

主轴模拟量电压

输入口接线和端口定义

输出口接线和端口定义
安全机能正、负方向硬件限位

正、负方向软件限位

紧急停止

用户自定义报警有,两路自定义报警输入
调试机能单段运行

机床锁功能

手轮试运行功能
高级功能手轮试运行调试功能有,通过摇手轮控制自动运行速度,以校验程序

用户宏程序有,B类宏程序
驱动器接口交流伺服或三相混合驱动器控制方式-:“方向+脉冲”

控制方式二:“双脉冲模式”

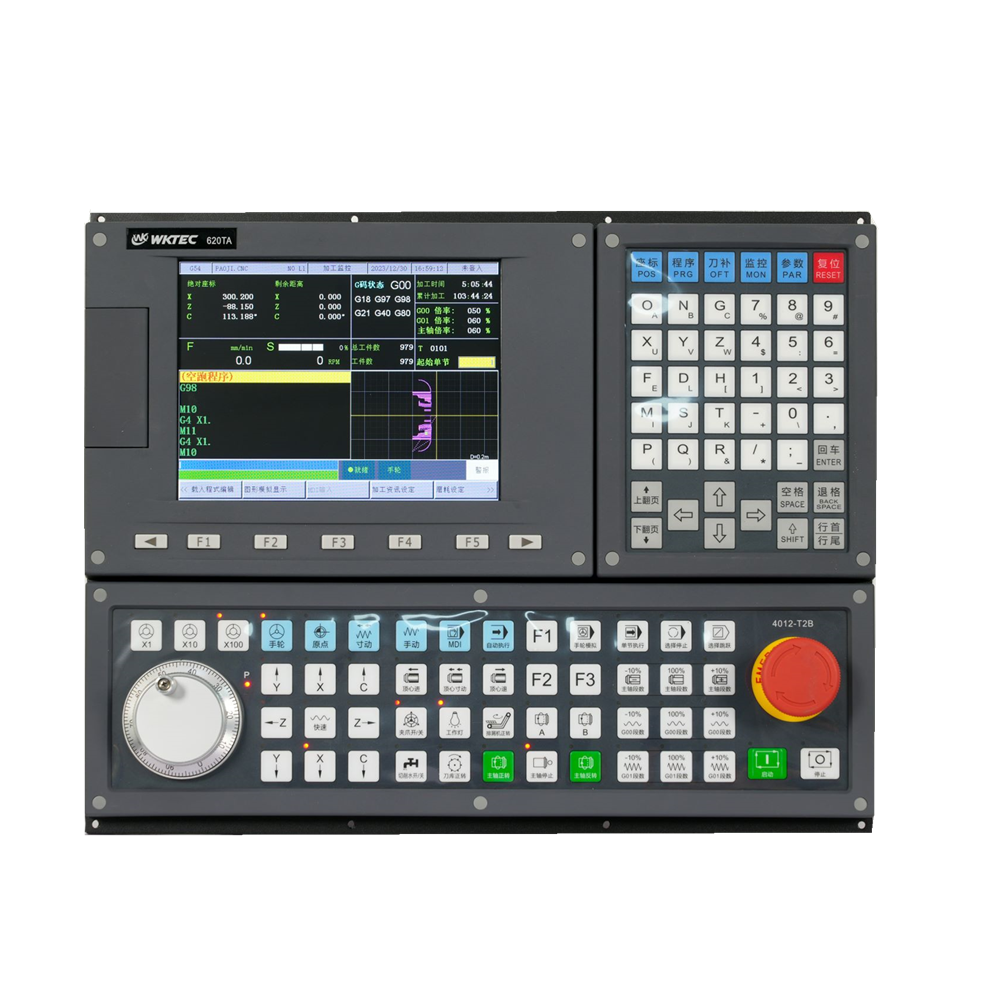

  脉冲型数控系统620TA针对市场用户需求,全新推出的经济型车床数控系统。620TA数控系统最多支持4个轴,16位输入16位输出,G72功能支持,A类B类宏程序支持,手轮模拟功能、图形仿真功能。采用32位高速CPU、超大规模可编程集成芯片构成控制核心,μm级精度控制,800x600点阵TFT真彩液晶显示,中文操作界面,操作简单直观。什么是脉冲型数控系统?脉冲型数控系统620TA具有U盘管理功能,便于参数和程序的导入导出,以及系统软件升级。系统可配置2500线交流伺服驱动器485绝对值。通过编程可以实现快速定位、直线插补、圆弧插补、螺纹循环、攻丝循环、深孔钻循环、跳转循环加工、复合循环加工、变频主轴控制/伺服主轴控制、电动刀架/排刀刀架、扩展输入输出口控制等功能,同时具备手轮试运行校验程序、用户B类宏程序等高端功能,极高的性价比。

  ● 极高的性价比;

  ● 开放自定义宏变量界面;

  ● 内置PLC、输入/输出口通过参数定义;

  ● 操作简单易上手;

  ● 支持开关量输出指令,开关量输入检测指令;

  ● 自动送料专用指令;

  ● 具有一定程度上的自动化功能的二次开发;
