21TA四轴滚齿机数控系统

滚齿机数控系统

21TA四轴滚齿机数控系统是佛山微控工业自动化科技有限公司针对齿轮加工开发的专用四轴数控系统,可以实现任意齿数的加工,采用专用滚齿指令,实现多轴联动滚削直齿、斜齿、圆弧齿、锥齿、花键、蜗轮。内置专机加工参数设定界面,只需设定对应的齿轮参数即可,操作便捷,降低对操作人员的能力要求。

• 支持安川M-Ⅱ高速总线通讯协议

• 支持17位,23位绝对式编码器,精度高,免回零,可实现闭环控制

• X、Y、Z、4th、5th五轴控制,Z、4th、5th轴的轴名、轴型可定义

• 1ms插补周期,控制精度0.001和0.0001mm可选

• 2路0~10v模拟电压输出,支持双主轴控制。

• 适配伺服主轴可实现连续定位,刚性攻丝,刚性螺纹加工

• 支持语句式宏指令编辑,支持带参数的宏程序调用

• 具备USB接口,极大方便了加工程序的拷贝和系统参数的导入导出

• 可车削各种螺纹,螺纹退尾长度,螺纹切入角度可设定

• 具有攻丝、深孔钻、割槽、内外圆柱面、端面循环加工等多种复合循环功能

• 具有倒角功能、自动重复上料、条件等待等多种专用功能

• 开放时钟功能,计件功能,设备出厂时可设置使用时间权限

• 电子齿轮功能。可使电机与任意螺距丝杆直连

• 内置多PLC程序,当前运行的PLC程序可选择

• 反向间隙和螺距补偿功能最大程度提高机械加工精度

• 超大程序容量:64M字节,可储存400个加工程序。

• 8.4”TFT800x600点阵液晶显示器,支持全中文或者全英文菜单显示

• 滚齿机专用指令以及专用参数设定界面

• 参数化编程方便用户快速使用

以上是关于Tags:广东滚齿机数控系统厂家,广东滚齿机数控系统价格的详细介绍

地区产品: 广东滚齿机数控系统,江苏滚齿机数控系统,浙江滚齿机数控系统,佛山滚齿机数控系统,山东滚齿机数控系统,中山滚齿机数控系统,苏州滚齿机数控系统,宁波滚齿机数控系统,顺德滚齿机数控系统,无锡滚齿机数控系统。


功  能描  述规 格 指 标
控制轴控制轴数5轴
联动轴数5轴
PLC控制轴数3轴
输入指令最小设定单位0.001mm和0.0001mm可选

最小移动单位0.001mm和0.0001mm可选

最小移动单位±99999999*最小指令增量
进给最大移动速度60000mm/min

螺纹导程0.001mm~500.000mm

自动加减速前加减速直线型、前加减速S型

螺纹功能普通螺纹(跟随主轴)/刚性螺纹
单头/多头公英制直螺纹、锥螺纹和端面螺纹,等螺距变螺距螺纹
插补定位,插补功能直线、圆弧、螺纹循环、攻丝循环、钻孔循环、外圆、端面复合循环等功能
存储及编辑程序存储容量电子盘:64M字节

存储程序个数400个

程序编辑插入,修改,删除,复制

参数存储参数备份,恢复出厂值,参数U盘导入导出
显示横款8英寸,TFT真彩显示
U盘功能程序导入导出

参数导入导出

系统U盘升级


输入输出输入口46路开关量,光电隔离输入

输出口38路开关量输出(OC输出)
固定循环功能G94端面车削循环

G93外圆车削循环

G92螺纹循环(直、锥螺纹,公、英制,单头、多头螺纹、任意螺纹切入角)

G70,G71,G72,G73复合循环

G74端面钻孔循环

G75切槽或割断循环

G33刚性攻丝循环
补偿机能补偿功能刀具补偿、反向间隙补偿、丝杠螺距误差补偿

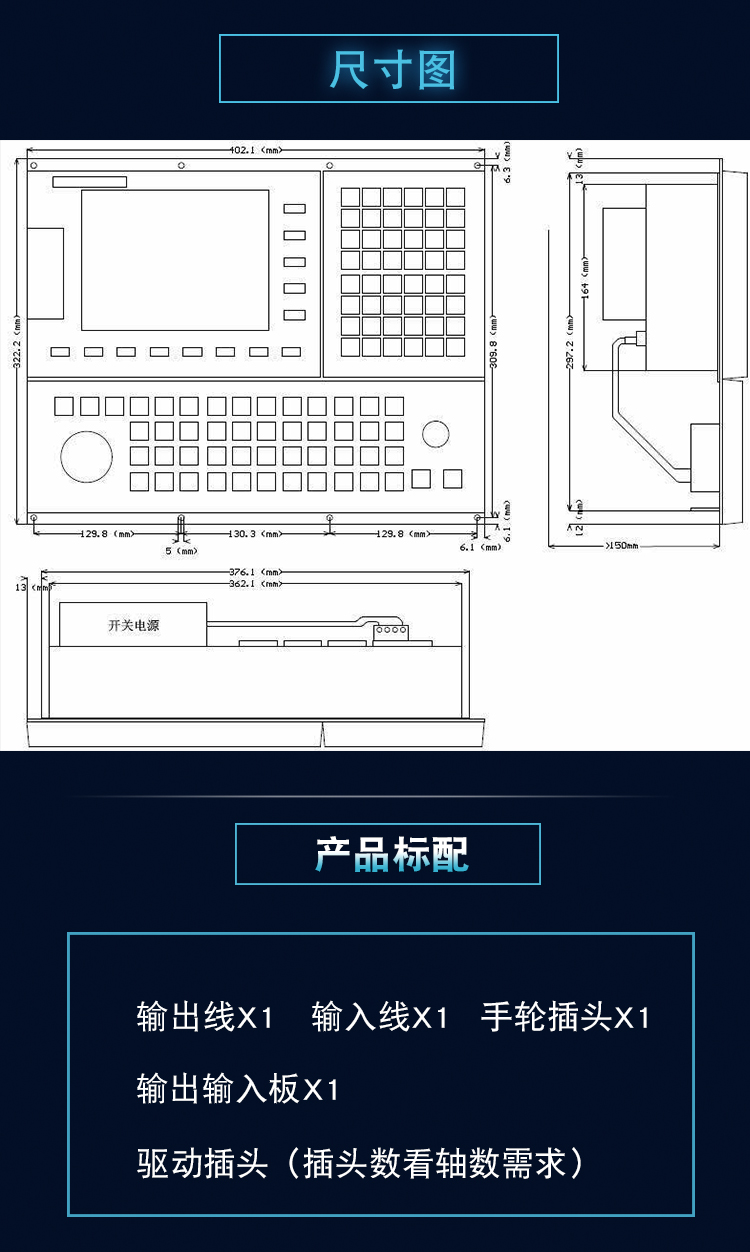

21TA四轴滚齿机数控系统安装尺寸
