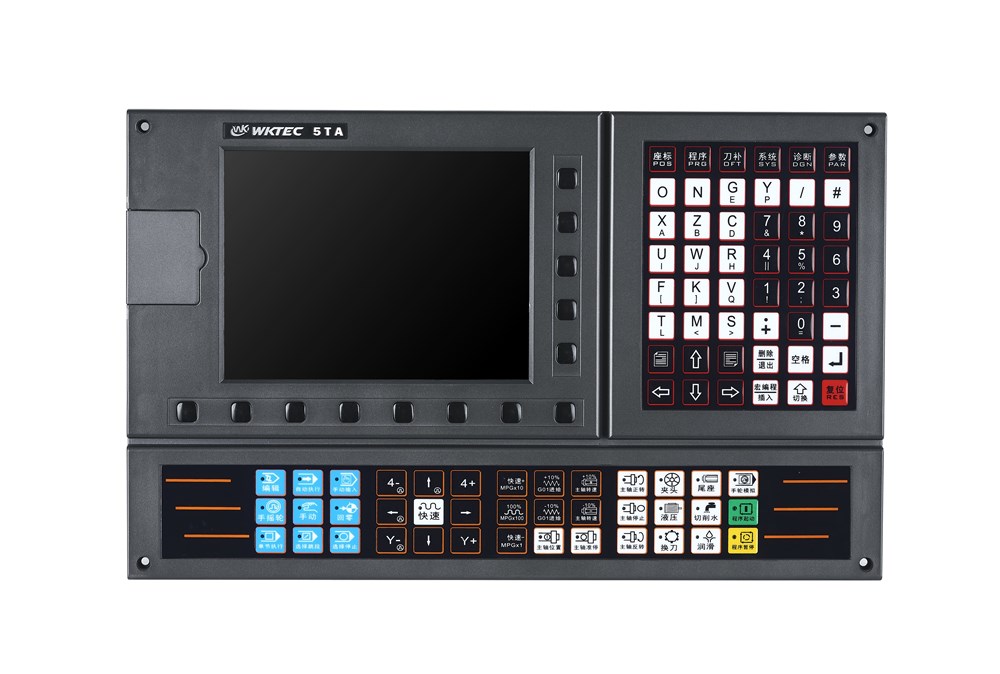

凸轮机数控系统

凸轮机数控系统

七轴凸轮走心机数控系统为佛山微控工业自动化科技有限公司自主研发的专用型数控系统,专门为凸轮走心机、凸轮走刀机而研发的专机数控系统。本系统采用32 位高性能CPU 和超大规模可编程器件FPGA,实时控制和硬件插补技术保证了系统μm级精度下的高效率,可编辑的PLC 使逻辑控制功能更加灵活强大。

本系统采用32 位高性能CPU 和超大规模可编程器件FPGA,实时控制和硬件插补技术保证了系统μm级精度下的高效率,可编辑的PLC 使逻辑控制功能更加灵活强大。

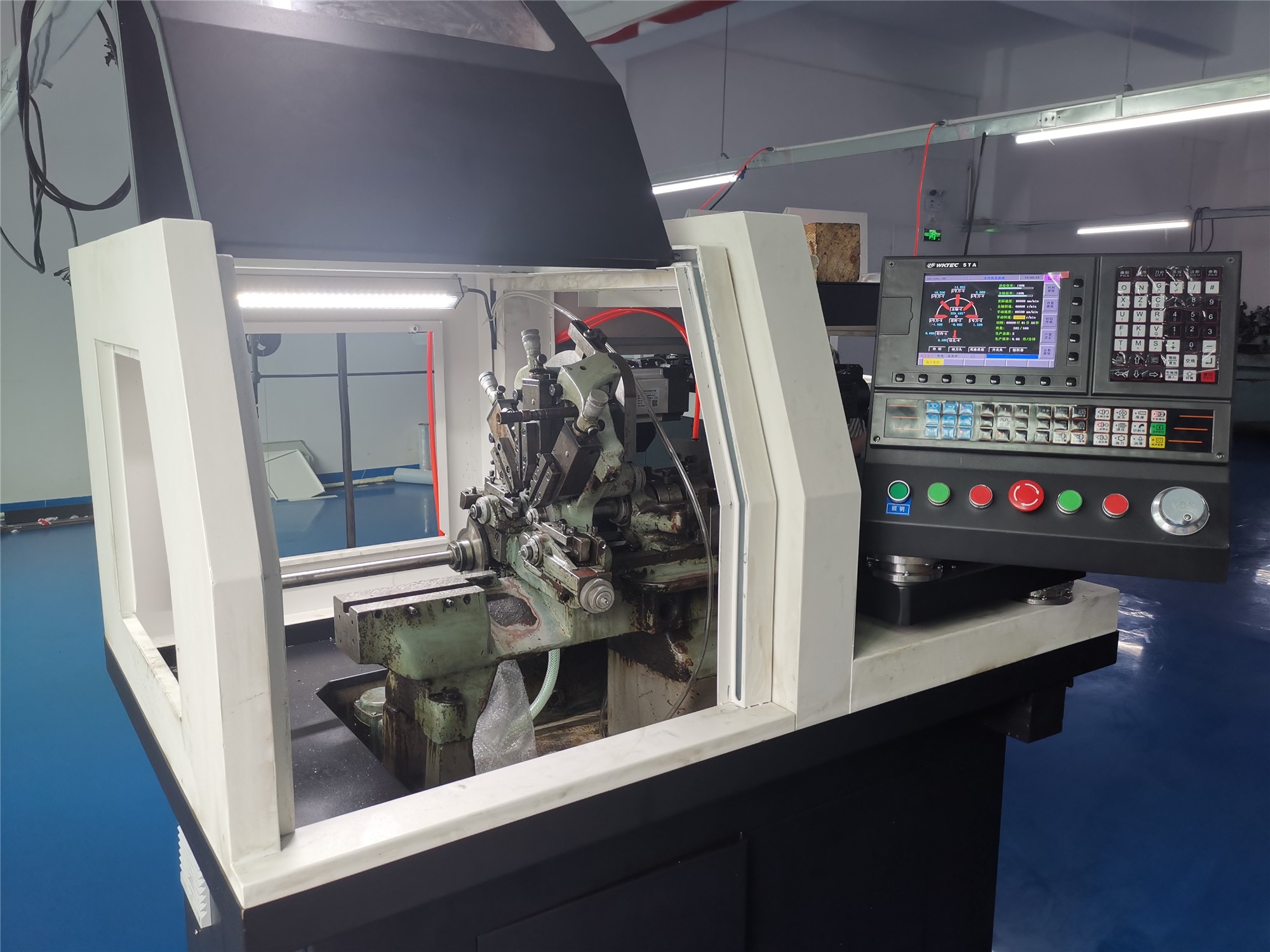

凸轮走心机数控系统




1.凸轮走心/走刀机数控系统用于改造现有凸轮走心机/走刀机,直接用数控控制各刀具,省去因不同产品、工艺要重新设计凸轮所带来的巨大麻烦。

2.凸轮走心/走刀机数控系统可控制5把刀、2支钻头或1支丝锥与1只板牙,复杂零件可同步进行车外圆、球面、圆锥面、圆弧面、台阶、割槽、滚花、钻孔、攻丝、板牙、切割等工序,全过程经一次加工即可完成。

3.M2总线通讯,多轴联动,各轴精度控制可达0.001mm。

4.支持各式多样化送料机构。


  功能特征

  控制轴数:7进给轴,2个模拟主轴;

  联动轴数:5轴

  8英寸宽屏 LCD,分辨率为800×480

  采用32 位高性能CPU 和超大规模可编程器件FPGA

  56M用户储存空间

  实时全方位自诊断功能,实时显示系统各种状态

  每分钟进给、每转进给

  公制、英制输入方式

  机床回参考点

  快速倍率:F0、25%、50%、100%共四级实时修调

  进给倍率:0~150%共十六级实时修调

  1路主轴编码器反馈,主轴编码器线数可设定(100p/r~5000p/r)

  编码器与主轴的传动比:(1~255):(1~255)

  主轴转速:可由S代码或PLC信号给定,转速范围 0r/min~9999r/min

  主轴倍率:50%~120%共8级实时修调

  插补方式:直线插补、圆弧插补(支持三点圆弧插补)

  主轴恒线速度控制

  ISO 代码,支持语句式宏代码编程,支持相对坐标、绝对坐标和混合坐标编程

  程序调用:支持带参数的宏程序调用,4 级子程序嵌套

  手轮教导表格编程

  各轴独立反向间隙补偿

  螺距误差补偿:补偿点数、补偿间隔、补偿原点可设定

  刀具半径补偿、刀具长度补偿、刀具磨损补偿、刀具寿命管理

  刀偏执行方式:修改坐标方式、刀具移动方式

  各轴最大速度、加减速独立设置

  紧急停止、硬件行程限位、软件行程检查

  中英文页面切换

  显示实时时间、加工件数、加工时间等信息

  各种插补指令功能及M、S、T功能等

  数据备份与恢复、升级功能
