多通道数控系统

凸轮机数控系统

多通道数控系统系列是佛山微控工业自动化科技有限公司全新推出的高端数控系统。针对多工位组合机床、专用机床、走心机、车铣复合中心等多种机型。采用全新的硬件平台,搭载第三代高速高精算法,系统响应更快,加工效果更好,效率更高。并根据用户应用场景,重新设计“以用户为中心” 的操作菜单,优化用户体验,有效提高操作效率。

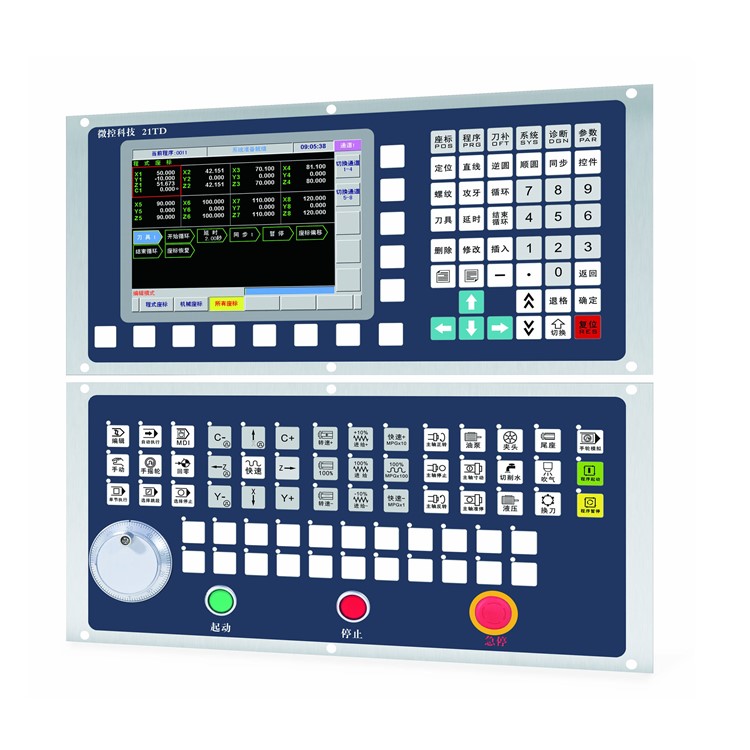

数控系统21TD-2_副本.jpg  多通道数控系统系列是佛山微控工业自动化科技有限公司全新推出的高端数控系统。针对多工位组合机床、专用机床、走心机、车铣复合中心等多种机型。采用全新的硬件平台,搭载第三代高速高精算法,系统响应更快,加工效果更好,效率更高。并根据用户应用场景,重新设计“以用户为中心” 的操作菜单,优化用户体验,有效提高操作效率。

  21TC-M2系列8英寸显示屏,最多可定制8通道,28轴,可以满足不同机型的适配需求。

  适用机型:专用机床、多工位组合机床、车铣复合中心、加工中心、车削中心、走心机等多种机型。

  ● 全新硬件平台,搭载高性能CPU,系统速度更快;

  ● 聚焦用户体验,全新设计软菜单交互逻辑,操作更便捷;

  ● 升级文件管理和程序编辑功能,可快速预览文件、校验轨迹、提高操作效率;

  ● 高速高精算法升级为第3代,兼顾加工精度和效率;

  ● 内置加工精度等级,可根据加工产品要求自行调用;

  ● 自带高级诊断,提高机床加工性能;

  ● 假想轴、同步轴等高级控制功能;

  ● 提供断点、断电管理功能,可快速恢复被中断的加工程序;

  ● 提供开放式PLC功能,提供标准PLC程序,功能齐全,稳定可靠;

  ● 支持负载率检测、扭矩限制功能,实现过载保护功能;

  ● 支持多通道扩展、实现多工位控制和桁架机械手等功能;

  ● 支持串口通讯,开放机床运行数据,助力智能制造。



 能

21TC(脉冲型)

21TC-M2(总线型)

控制轴数限制

5

28

通道数限制

2

8

通道内轴数限制

5

8

模拟量电压口

2

3

脉冲伺服主轴个数

1

2

总线伺服主轴个数

-

取决于系统轴数

编码器输入口

1

2



轴类型

直线轴

旋转轴

同步轴

支持

Cs
轴控制

支持

插补周期

1.024ms

1ms

最小指令值

0.001mm

0.001mm~0.000001mm

最大指令值

±999999.999mm

±999999.999mm

±999.999999mm

最大快速速度

无限制
   快速倍率: F0,  25,  50,  100%

最大进给速度

无限制
   进给倍率:0%~150%

电子齿轮比

1~4294967296

定位

G00

插补功能

直线插补
 G01

圆弧插补
 G02/G02 (支持螺旋线插补机能)

极坐标插补
 G12.1/G13.1 (加工特殊端面产品)

圆柱插补
 G7.1

螺纹功能

G32(单刀螺纹,支持连续不同导程螺纹平滑相接,8字油槽等功能)

G32.1 (数字螺纹)

G32.2
 /G32.3 (圆弧螺纹)

G34
 (变螺距螺纹)

G92
 (螺纹循环,直、锥螺纹,公、英制,单头、多头螺纹、

任意螺纹切入角)

G76
 (螺纹复合循环)

攻丝功能

G84
 (端面刚性攻丝循环)

G88
 (外圆刚性攻丝循环)

支持编码器跟随攻丝,插补同步攻丝

坐标系功能

平面选择
 G17~G19


极坐标编程
 G15~G16

局部坐标系
 G52

机床坐标系
 G53

工件坐标系
 G54~G59

附加坐标系
 G54P1~P99

坐标系旋转
 G68.1~G69.1

参考点功能

自动返回机械零点
 G28

自动返回参考点(第2,3,4)  G30

简化编程

单一固定循环

复合固定循环

钻孔固定循环

攻丝固定循环

倒角(,C)和倒圆编程(,R)

直线角度编程(,A)

信号跳转机能

G31 (进给运行中遇到外部信号跳转)

G160
 (扭矩限制跳过)

用户宏程序

支持B类宏程序;自定义用户宏程序调用;宏变量中文界面化

刀具功能

刀补偏置数量:64

刀具数量:无限制(由机床刀架/塔决定)

刀尖半径补偿、刀具磨损补偿

支持程序修调刀补数据

对刀功能:绝对对刀、相对对刀、刀补值修调、整体偏移等

主轴功能

挡位控制(S1~S4);模拟量控制

主轴倍率0%~150%;模拟电压0~10V

伺服主轴
 (主轴定位、速度/位置模式切换)

多主轴控制:

M03
 M04 M05

M103
 M104 M105

M203
 M204 M205

...

辅助功能

支持任意位数M代码,可自定义M代码功能

高速高精功能

多段预读,支持多种加减速曲线类型选择

速度平滑处理

螺距误差补偿功(各轴216点)

反向间隙补偿

PLC功能

开放式PLC,梯形显示与实时监控,支持多个PLC

脉冲型
 48个输入 30个输出

总线型
 64个输入 46个输出(可扩展至1024/1024个点)

扩展输出口控制

M20,
 M21  (扩展输出口电平输出方式或脉冲输出方式)

重复自动上料

M35,
 M34(适用于自动上下料的功能,检测和重复连续上料)

手动运行

手动多轴进给、回零、单步进给、手轮进给

手动辅助功能操作

安全防护机能

正、负方向硬限位

第一、第二、第三正负方向软限位

紧急停止

用户自定义报警(16路)

权限密码管理

使用期权限功能(可任意次设定和解除,无需到现场处理)

调试机能

单段运行

机床锁

手轮试运行(支持手轮回退)

图形功能

加工轨迹显示功能

加工形状快速预览功能

C刀补轨迹预览功能

图形缩放功能,图形平移、旋转功能


 能

21TC(脉冲型)

21TC-M2(总线型)

显示编辑

进给速度

模态信息

加工时间

工件计数

...

进给速度

模态信息

加工时间

工件计数

...

各轴电机负载率显示

各轴电机转速显示

256M大容量程序存储器

存储程序个数800个

支持程序插入,修改,删除,复制,具备汉字注解输入功能

电源供电

单相AC220V±10%,50HZ±1%

驱动器接口

方式一:“脉冲+方向”

方式二:“AB正交”

方式三:“MⅡ总线协议”

通讯

RS232串口通讯
