小数控车床工艺流程：车铣复合加工实战案例分享

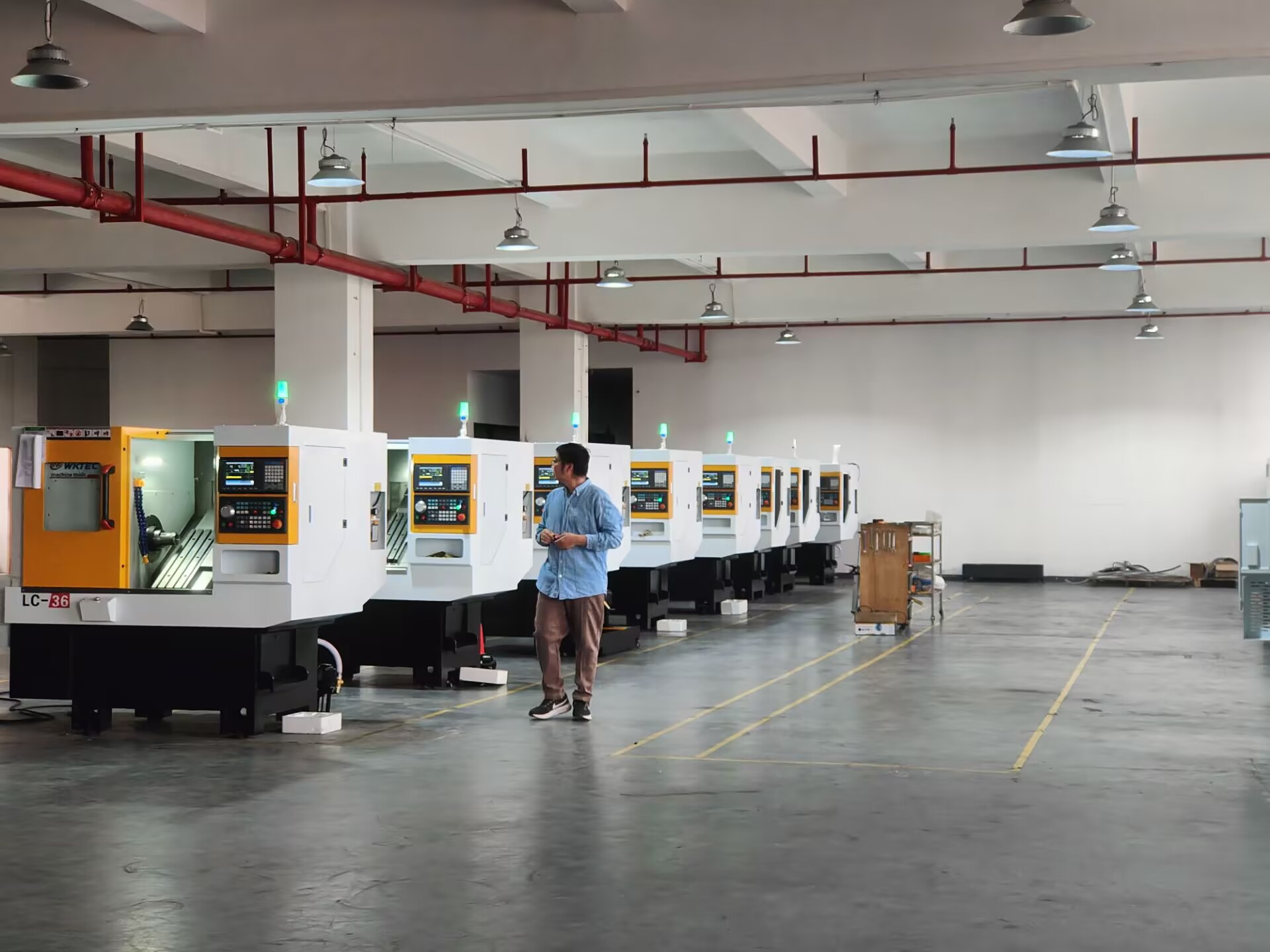

     车铣复合数控机床通过数字化控制系统，可以实现0.0001mm级别的超高精度加工，完美适配通讯基站滤波器、射频器件等关键部件的制造需求。特别是多轴联动数控加工中心，能够一次性完成复杂曲面和异形结构的精密加工，大幅提高了5G天线阵列、波导器件等产品的良品率。

　　1. 设计与编程

　　在加工之前，首先需要进行零件的设计与编程。这一步至关重要，因为它关系到整个加工过程的顺利进行。设计师会利用CAD软件将零件的三维模型构建出来，然后通过CAM软件生成NC代码。

　　2. 夹具的选择与安装

　　接下来，我们需要选择合适的夹具来固定工件。夹具的选择直接影响到加工的稳定性和精度。尤其在使用车铣复合车床时，夹具的设计需要考虑到车削和铣削的双重需求。

　　3. 加工准备

　　在加工之前，操作人员需要对机床进行准备，确保所有参数设置正确。这包括刀具的选择、转速的调整以及冷却液的添加等。所有的准备工作都必须做到细致，以避免在加工过程中出现问题。

　　4. 加工实施

　　一切准备妥当后，便可以开始加工了。在这一阶段，车铣复合车床将执行编写好的NC程序，自动完成车削和铣削的操作。这一过程通常是无间断的，除非出现异常情况。此时，操作人员只需监控设备状态，确保一切正常运转。

　　5. 后处理与检验

　　加工完成后，然后一步就是对零件进行后处理和检验。这可能包括去除毛刺、进行表面处理，以及使用测量工具对零件进行精度验证。确保每一个零件都符合设计标准，是至关重要的。

　　一、案例零件分析

　　本次加工的零件是一个哑铃形工件，中间为圆柱体，两端为扁球体结构。采用铝合金材料(6061)，加工精度要求±0.1mm。该零件完美展现了车铣复合加工的优势——通过一次装夹完成车削和铣削工序。

　　二、加工工艺流程

　　(一)车削工序

　　工件装夹使用三爪卡盘夹持毛坯一端，夹持长度15mm

　　校正径向跳动≤0.05mm粗车圆柱段

　　Plain Text123456789

　　G99 M03 S1000; // 主轴正转1000rpm

　　T0101; // 调用1号车刀

　　G00 X52. Z2.; // 快速定位

　　G71 U2. R1.; // 粗车循环参数

　　G71 P10 Q20 U0.5 W0.1 F0.2;

　　N10 G00 X30.;

　　G01 Z20. F0.1;

　　N20 X50.;

　　精加工阶段转速提升至1500rpm

　　使用G70精车循环指令

　　表面粗糙度控制在Ra1.6以内(二)铣削工序

　　工艺转换切换至铣削动力头

　　安装φ8mm立铣刀

　　建立铣削坐标系球面加工

　　Plain Text123456

　　G54 G17 G90; // 设置加工平面

　　M03 S3000; // 主轴转速3000rpm

　　G00 X0 Y0 Z5.; // 快速定位

　　G01 Z-3. F500; // 下刀

　　G02 I5. J0; // 铣削球面轮廓

　　三、关键工艺要点

　　坐标系管理车削采用Z-X坐标系

　　铣削切换为X-Y-Z坐标系

　　需设置正确的坐标系偏置切削参数优化铝合金加工推荐参数：

　　车削：ap≤3mm，f=0.1-0.3mm/r

　　铣削：ae≤6mm，fz=0.05-0.1mm/齿质量控制措施每5件检测关键尺寸

　　使用气枪及时清除铝屑

　　定期检查刀具磨损情况四、加工效果

　　通过车铣复合工艺，该零件加工时间缩短40%，位置精度提升至0.05mm以内，避免了二次装夹误差。特别适合中小批量精密零件的加工，充分体现了现代数控技术的集成化优势。

　　车铣复合车床的优势

　　那么，车铣复合车床究竟有什么优势呢?首先，正如我们前面提到的，它显著提高了生产效率。通过将多个工序整合到一台机器上，操作人员能够减少换刀、换机床的时间，进而节省整个加工过程的时间。

　　其次，车铣复合车床在精度上也表现得相当出色。由于所有加工都在同一台设备上完成，工件的定位精度大大提高，减少了因设备切换而产生的误差。

　　然后，车铣复合车床的灵活性和适应性也让它在众多行业中都有着广泛的应用。无论是航空航天、汽车制造，还是模具加工，车铣复合车床都能应对自如。

　　案例分享：车铣复合车床在实际应用中的表现

　　在某些高精度零件的加工过程中，车铣复合车床无疑展现了其独特的魅力。例如，一家制造高精度航空零件的企业，采用车铣复合车床来进行复杂的零件生产。在这个例子中，传统的加工方式需要多台机床和较长的加工周期，而车铣复合车床的使用，不仅缩短了生产周期，还提高了零件的精度和一致性。
